中标 | 助力填补我国高端半导体器件的产业空白

时间:2019-10-16 访问:12125
作为后摩尔时代的主要技术代表,宽禁带半导体器件相对传统硅功率半导体器件具有全面性能优势,是世界半导体材料的发展方向。英诺赛科(苏州)半导体有限公司(以下简称英诺赛科)顺势而为,牢牢掌握核心技术,在苏州建设世界上第三代半导体大规模生产中心。而作为高端应急电源系统解决方案提供商,cq9电子有幸为其提供电力保障,助力其填补我国高端半导体器件的产业空白。
项目背景

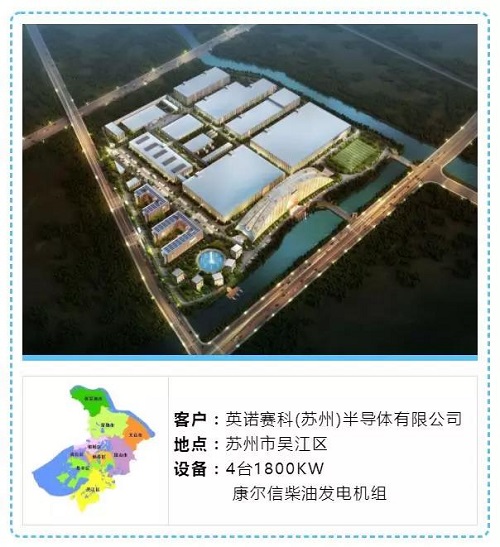

英诺赛科(苏州)半导体有限公司新建半导体生产厂房等项目位于苏州市吴江区汾湖高新技术产业开发区,东临上海,西濒太湖,南接浙江,地理位置优越,项目规划用地368亩,一期总投资约60亿元,建成后将成为集研发、设计、外延生产、芯片制造、分装测试等于一体的第三代半导体全产业链研发生产基地。
项目需求
本项目位于2 号建筑动力站(CUB)二层东侧设置6台主用功率(PRP)不小于1800kW 的10kV应急自启动柴油发电机组作为备用电源,采用6台柴发并机方式运行(本期供货数量为4台)。
解决方案
鉴于企业需求和柴油发电机组稳定性,先进性,节能环保性等因素,本期我司为本项目配置4台cq9电子主用1800KW高压柴油发电机组,终期可扩展为6台1800KW高压柴油发电机组并机运行,所有机组发电均送上10KV油机母线段后集中送往10KV高压配电系统进线端进行切换,由机组自身控制系统根据负荷量的大小调整机组启停,当市电故障时,发电机组同时启动运行,自动并机并列供电、自动负荷分配能根据负载大小控制并联系统内每台机组的投入和退出。同时,从项目选型、系统设计、方案优化到工程实施、技术保障,为客户提供全面的应急电源系统解决方案和交钥匙工程。
英诺赛科由海归创业团队创立,是一家专注宽禁带半导体技术研发与产业化的高新技术企业,与世界领先的海内外科研机构有着稳定良好的合作关系。目前有多项成果正在申请专利。其中,珠海公司是英诺赛科在中国落地的第一站,并已建成中国首条8英寸硅基氮化镓外延与芯片大规模量产生产线。
英诺赛科(苏州)半导体有限公司项目计划在5年内完成,项目将聚焦在氮化镓等核心产品。2018年6月23日项目开工,今年8月29日主厂房封顶,预计12月底生产设备正式进厂,2020年可实现规模化量产。该项目将被打造成为全球领先的8英寸硅基氮化镓量产基地,为5G通信、新能源汽车、人工智能、激光雷达、快速充电、数据中心、清洁能源等领域提供更先进的、高效、节能和低成本的核心半导体芯片。
